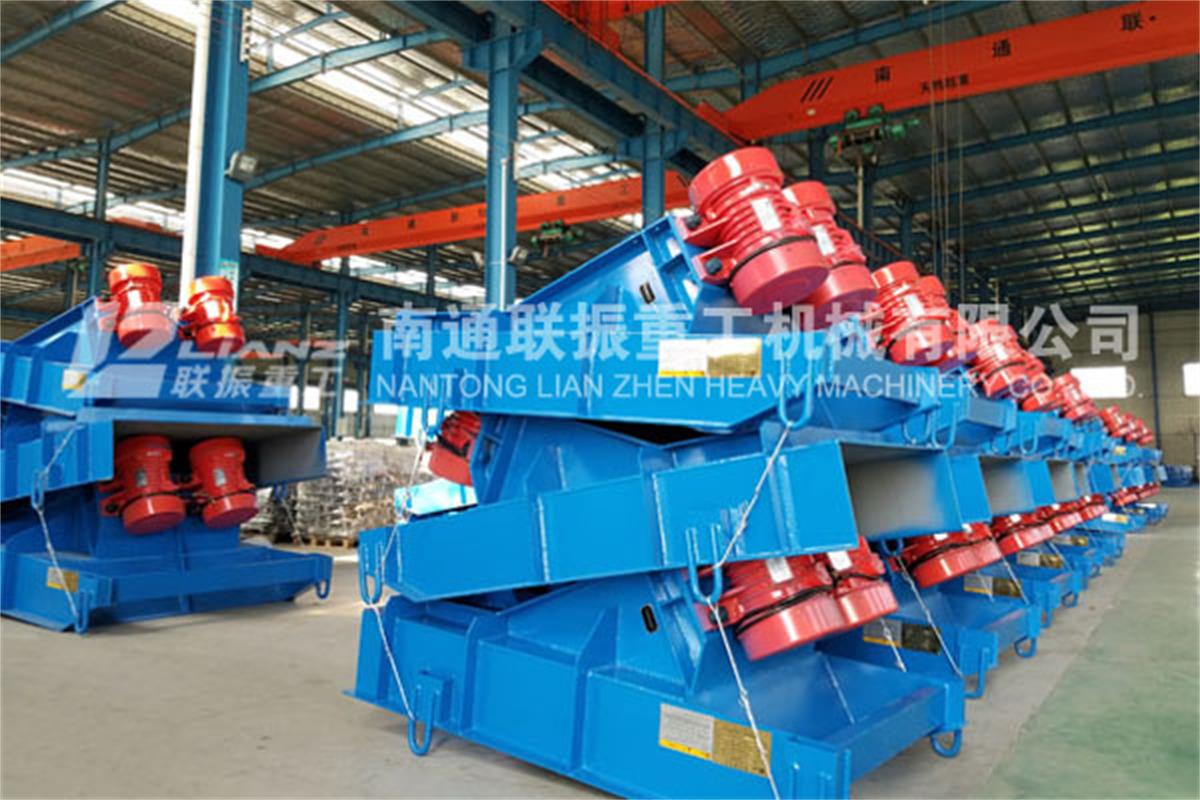

電機振動給料機概述

電機振動給料機（yvibrating feeder）用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中，適應于自動配料、定量包裝和自動控制。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。

GZG Vibrating Feeder is a highly efficient feeding equipment designed for continuous and uniform material transportation. It uses vibration motors as the excitation source to generate stable vibration, allowing bulk materials to move smoothly and evenly along the feeding trough.

該電機振動給料機具有體積小、重量輕、結構簡單、安裝維修方便、給料量大、效率高、噪音低、耗電省等特點。該設備廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業。

電機振動給料機設備選型

• 生產率的確定：本系列自同步慣性振動給料機的生產率是以河沙為標準物料給出的（堆比重為1.6t/m3）。當物料堆比重大于1.6t/m3時，其產量可按額定值選取；當物料的堆比重在1.2-1.6t/m3時，其產量可達到額定產量的0.9-1.0倍。當物料堆比重在0.8-1.2t/m3時，其產量可達到額定值的0.8-0.9倍。物料堆比重小于.6t/m3時，須適當增加料層厚度，以提高產量。

對于振動給料機難于輸送的物料（如滑石粉、鈦白粉、白泥、面料、粘土等），以及含水量較大的親水性物料，則應根據試驗確定產量。必要時將槽體適當傾斜安裝（一般向下傾斜10-15°）,以增加給料量。

• 控制箱的選擇：本系列給料機配套反接制動控制箱，它可使給料機在停車時快速停機，使給料機迅速通過共振區，避免過大振幅對機器造成損害。該控制箱具有過流、過壓、斷相等保護功能，另可根據工藝要求，增加能耗制動、快慢加料、遠程控制及無級變頻調速等功能。用戶在訂購時請注明。

• 給料機使用條件：

1. 環境溫度不超過+40℃；
2. 在壞境溫度為20±5℃時，周圍介質相對濕度不大于85%；
3. 周圍沒有爆炸危險介質；
4. 周圍沒有嚴重腐蝕及影響電氣絕緣的介質。

在選型時考慮到空間位置限制，電機安裝方式分為兩種，一種為電機兩側安裝，另一種為電機后置式安裝。

技術參數

本產品執行標準JB/T7555-2008《GZG慣性振動給料機》，振動電機執行標準JB5330-2007《振動源三相異步電動機》。



型號	槽型尺寸	給料量 (t/h)		Zui大給料粒度	雙振幅	振動頻率(次/分鐘)	額定電	額定電	功率	重量
	B×L×H (cm)	水平	-10°				(v)	(a)	(kw)	（kg）
GZG30-80	30×80×15	30	40	100	4	1450	380	0.87	2×0.25	180
GZG40-90	40×90×20	40	50	100	4			0.87	2×0.25	205
GZG50-100	50×10×20	60	80	150	4			0.87	2×0.25	230
GZG60-100	60×100×20	100	150	200	4			1.76	2×0.55	370
GZG70-100	70×100×25	120	170	200	4			1.76	2×0.55	390
GZG80-120	80×120×25	160	230	250	4			2.17	2×0.75	560
GZG90-150	90×150×25	180	250	250	4			2.17	2×0.75	610
GZG100-150	100×150×25	270	380	300	4			3.18	2×1.10	760
GZG110-150	110×150×25	300	420	300	4			3.18	2×1.10	840
GZG125-160	125×160×30	450	650	350	4			3.8	2×1.50	920
GZG130-160	130×160×30	480	670	350	4			3.8	2×1.50	1040
GZG150-180	150×180×30	720	1000	500	4			5.57	2×2.20	1420
GZG180-200	180×200×37.5	900	1200	500	4	960		9..37	2×3.70	2350
GZG200-200	200×200×40	1000	1400	500	4			9.37	2×3.70	2700
GZG200-240	320×240×50	1600	2000	500	4			13.6	2×5.50	3500-

工藝配置

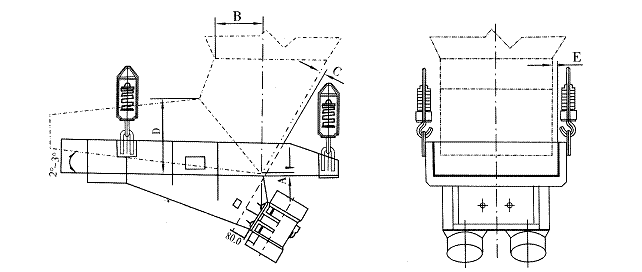

本系列電機振動給料機設計時未考慮倉壓的影響，為保證給料機的正常運行，必須盡量減少倉壓對給料機的影響。因此在設計溜嘴時，應用溜嘴的后側板承擔料柱的垂直壓力。溜嘴形式及配置可參考圖及表中數值。

工藝配置數值



型號	A	B	C	D	E
GZG30-80  GZG40-90	20	<90	20	250	15
GZG50-100	20	<90	40	250	15
GZG60-100	20	<130	40	300	15
GZG70-100	20	<130	40	350	15
GZG80-120	25	<175	45	400	15
GZG90-150	30	<175	50	500	20
GZG100-150	30	<200	50	550	20
GZG110-150	30	<200	50	600	20
GZG125-160	30	<250	60	650	25
GZG130-160	30	<250	60	700	25
GZG150-180	30	<350	60	800	25
GZG180-200	30	<400	70	1000	30
GZG200-200	30	<450	70	1000	30
GZG200-240	30	<450	70	1000	30
